闸阀尺寸图/尺寸表

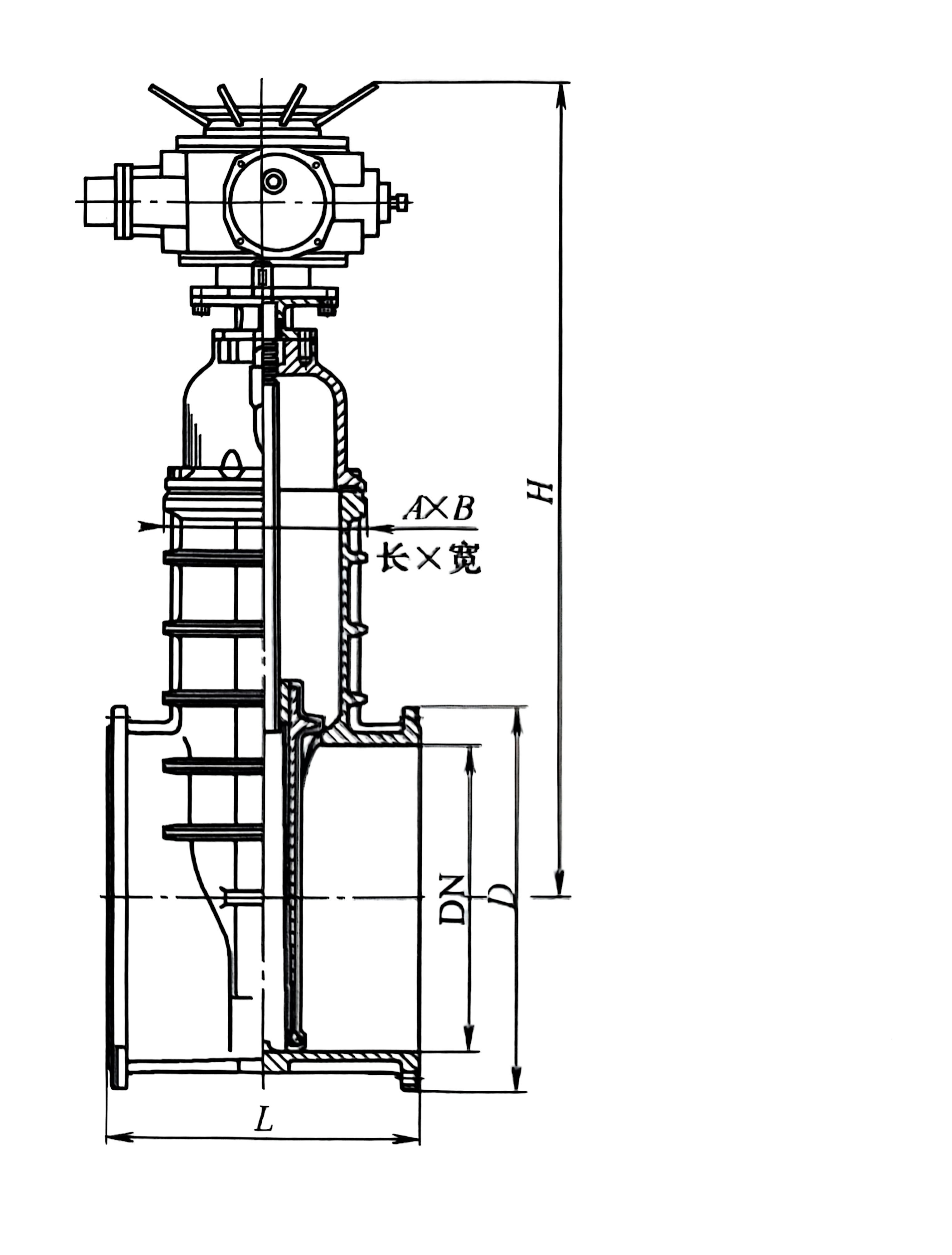

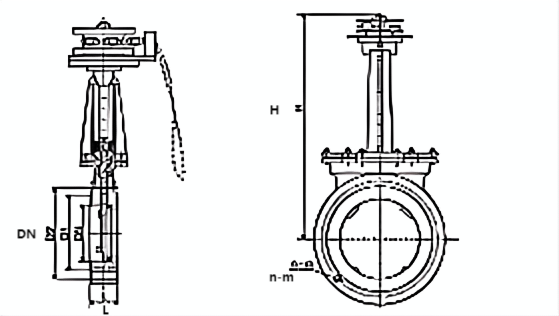

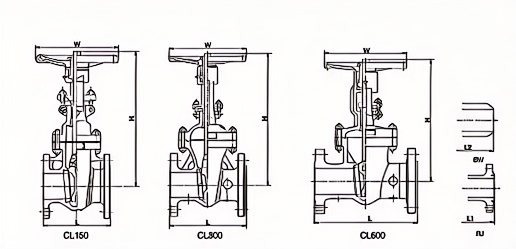

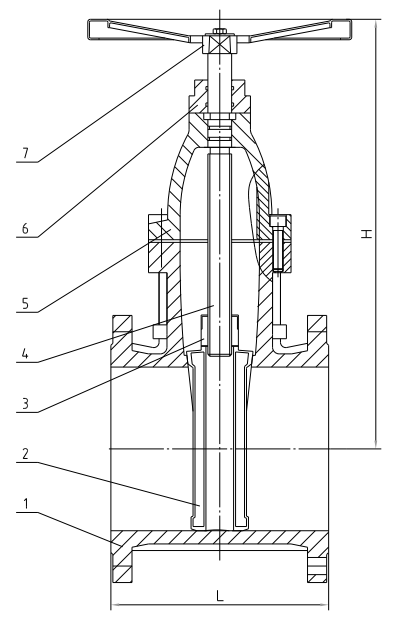

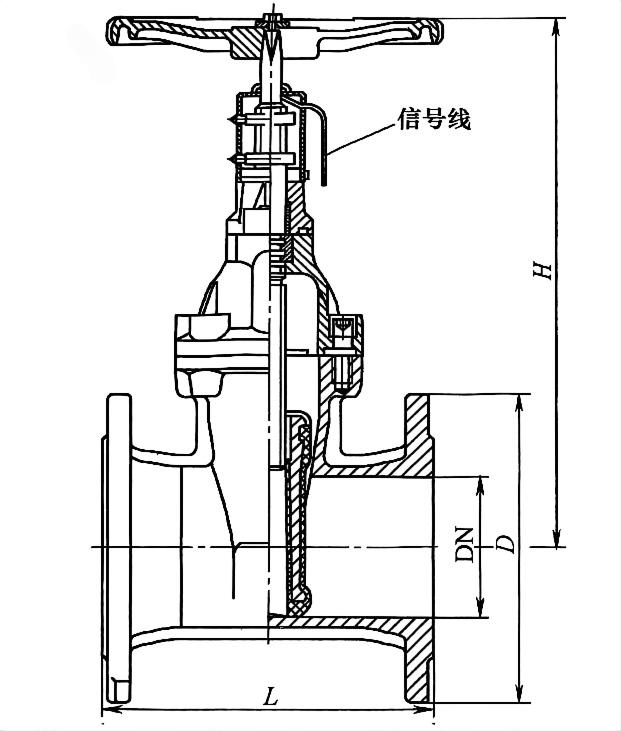

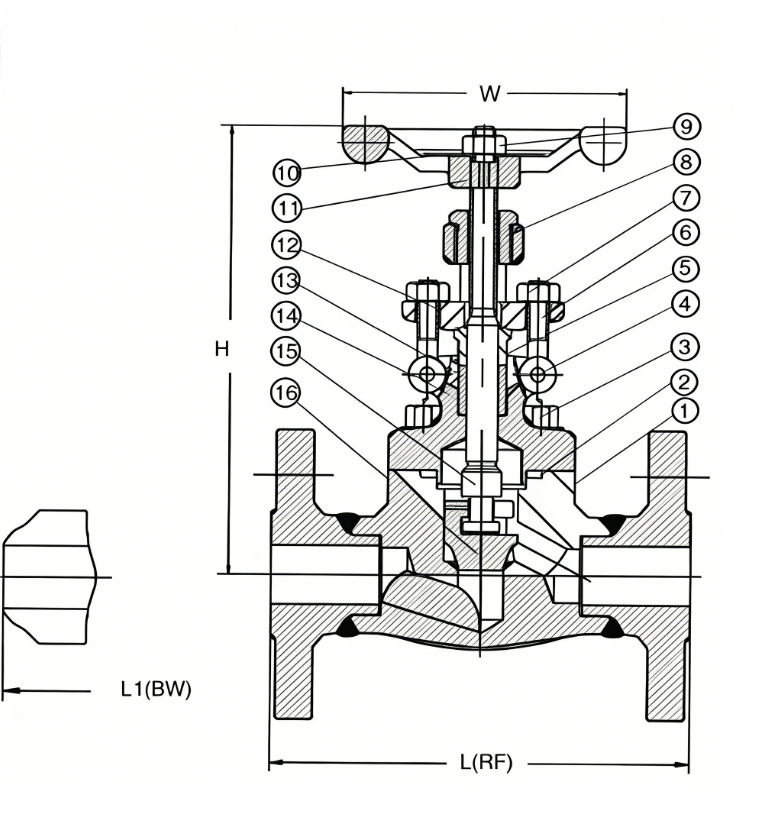

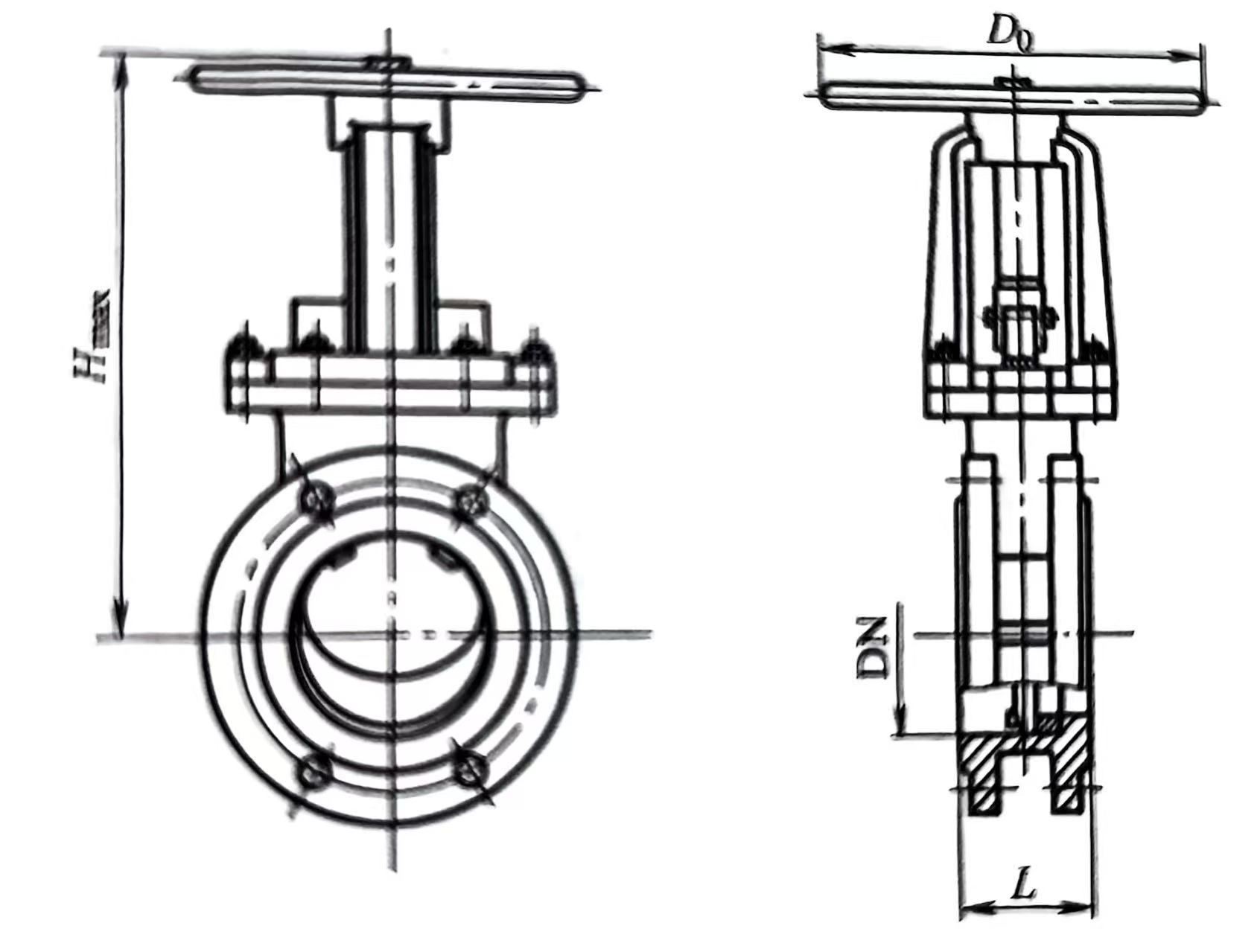

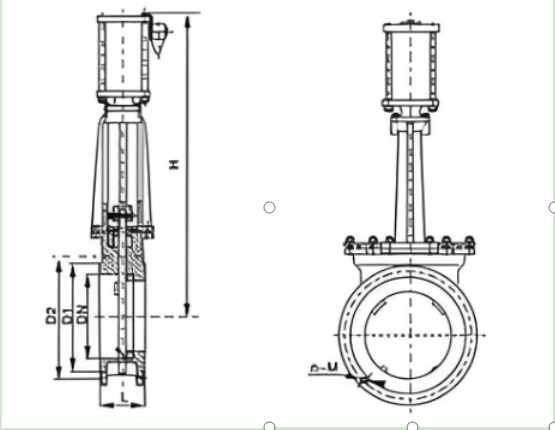

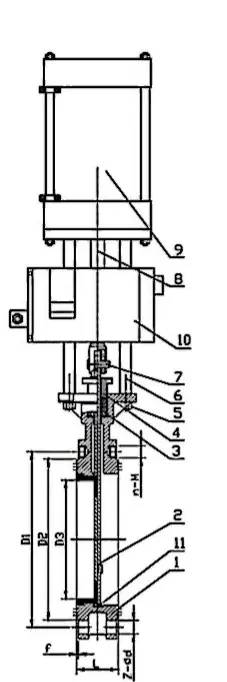

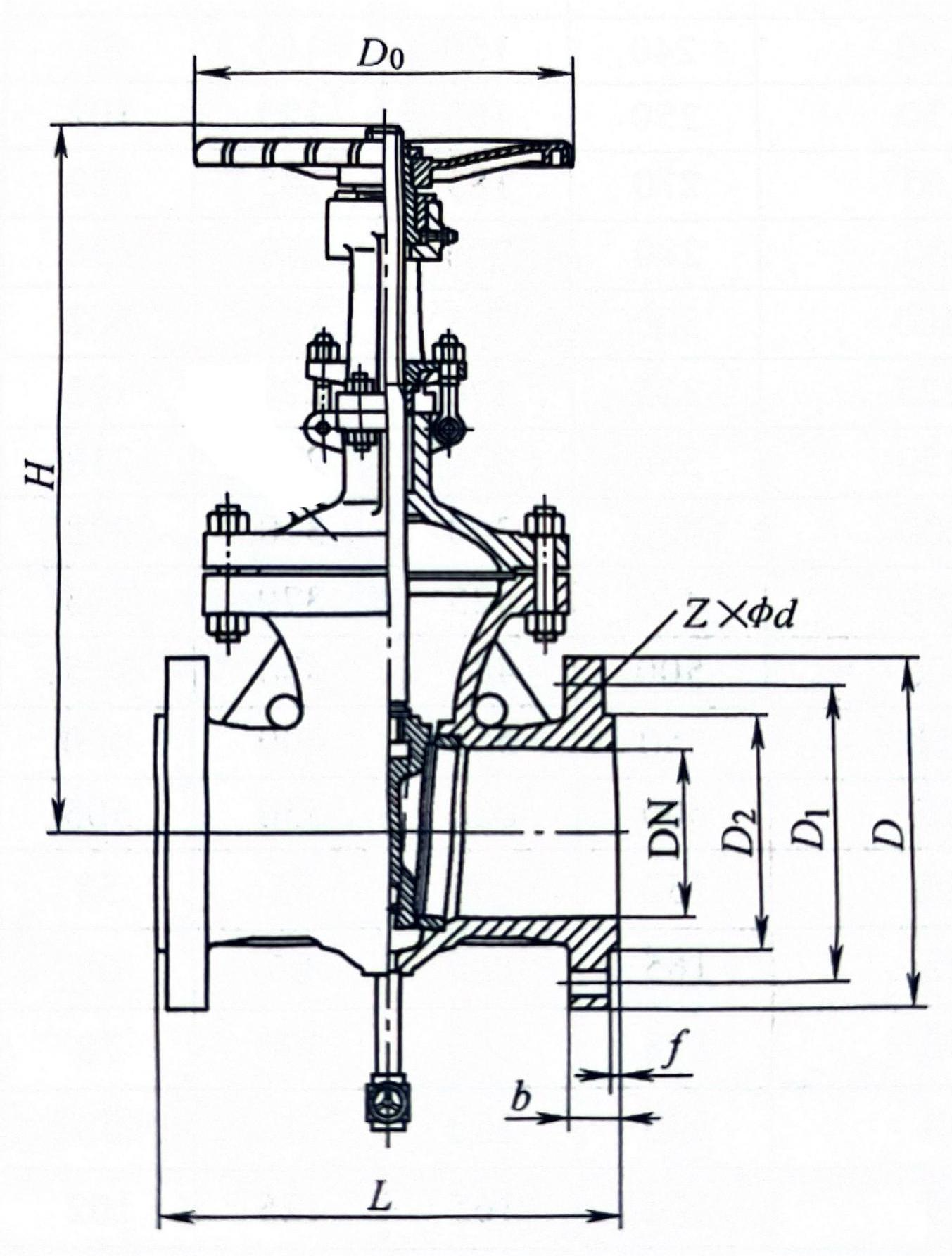

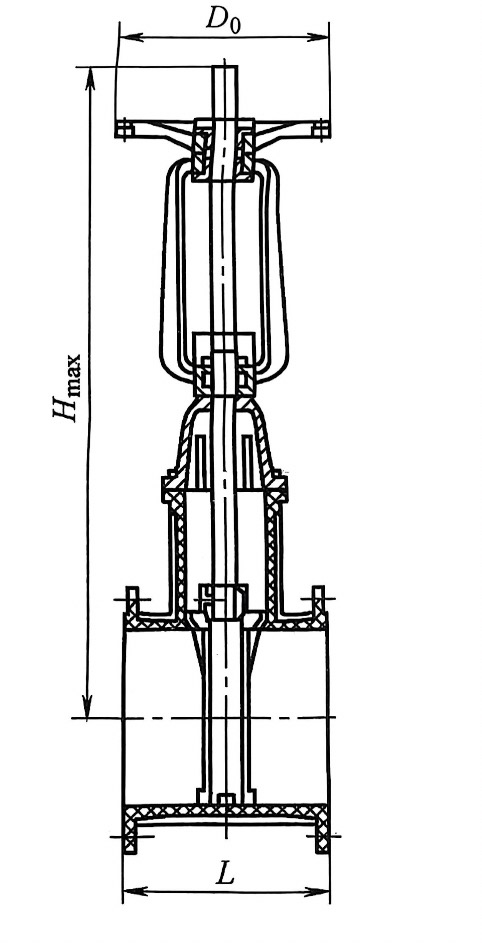

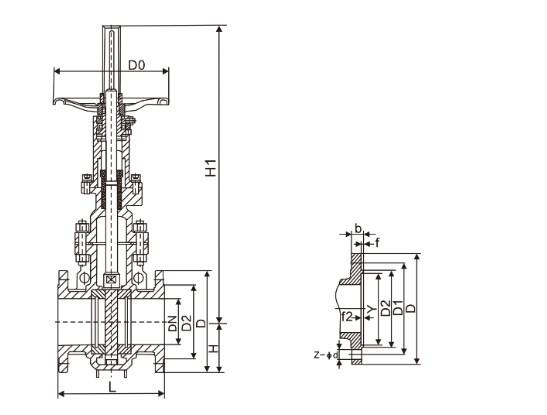

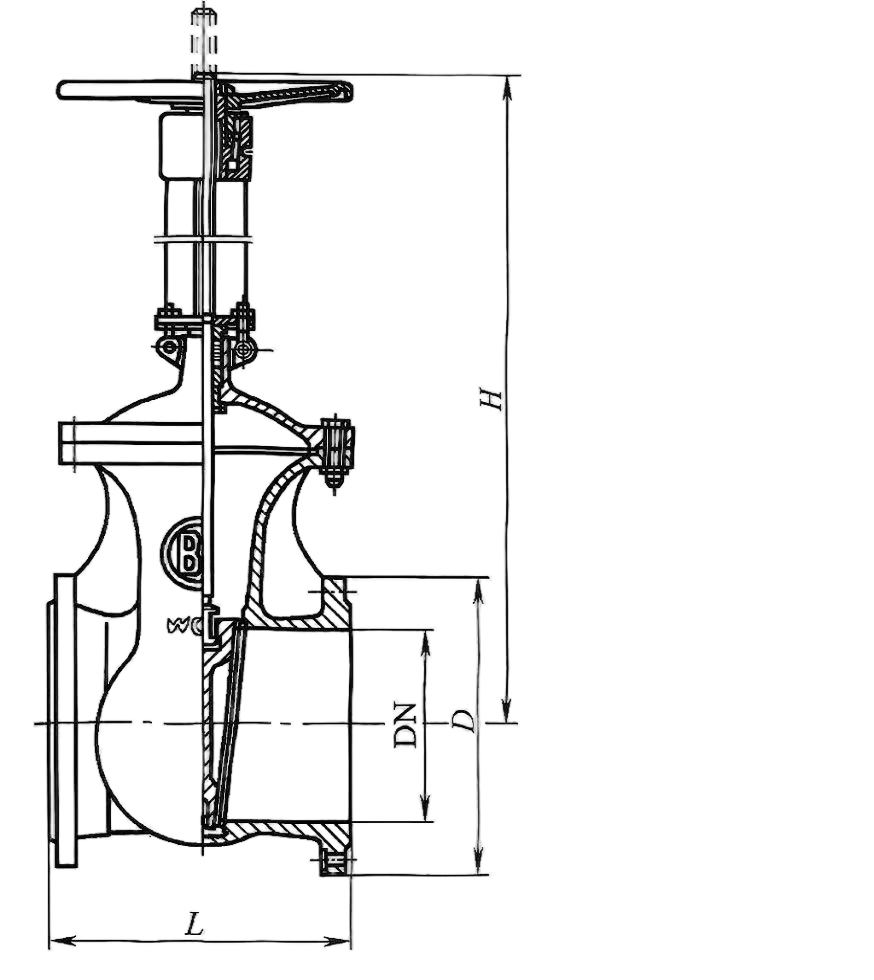

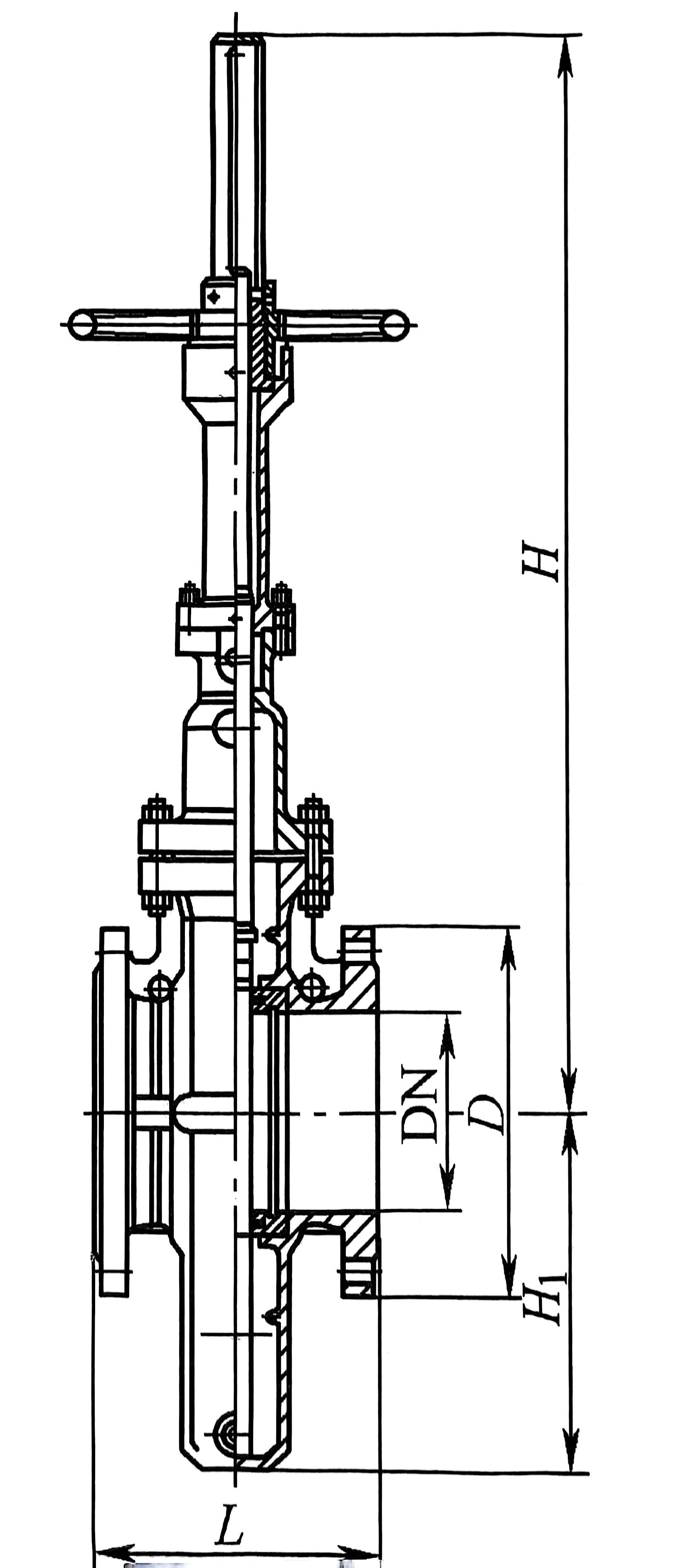

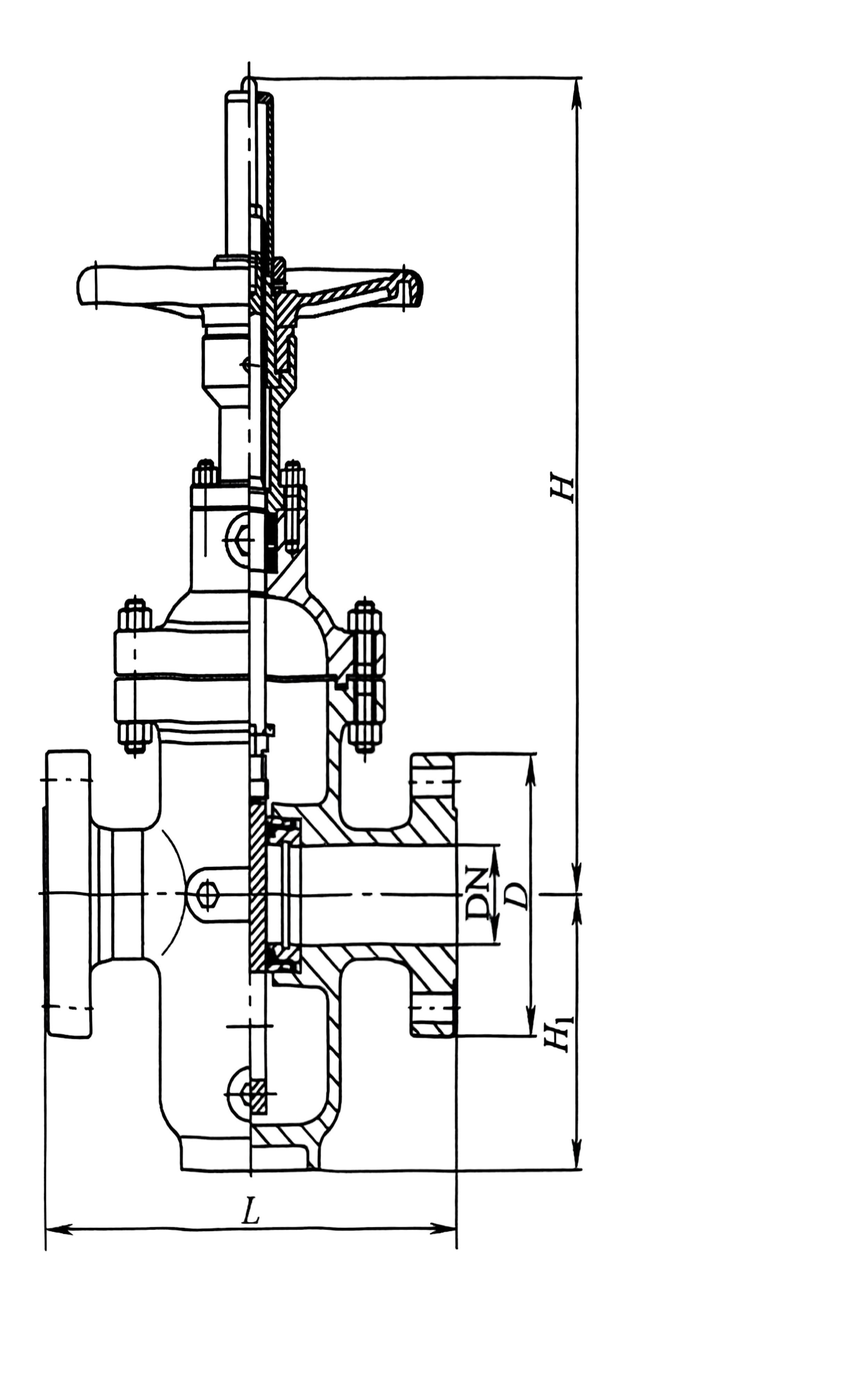

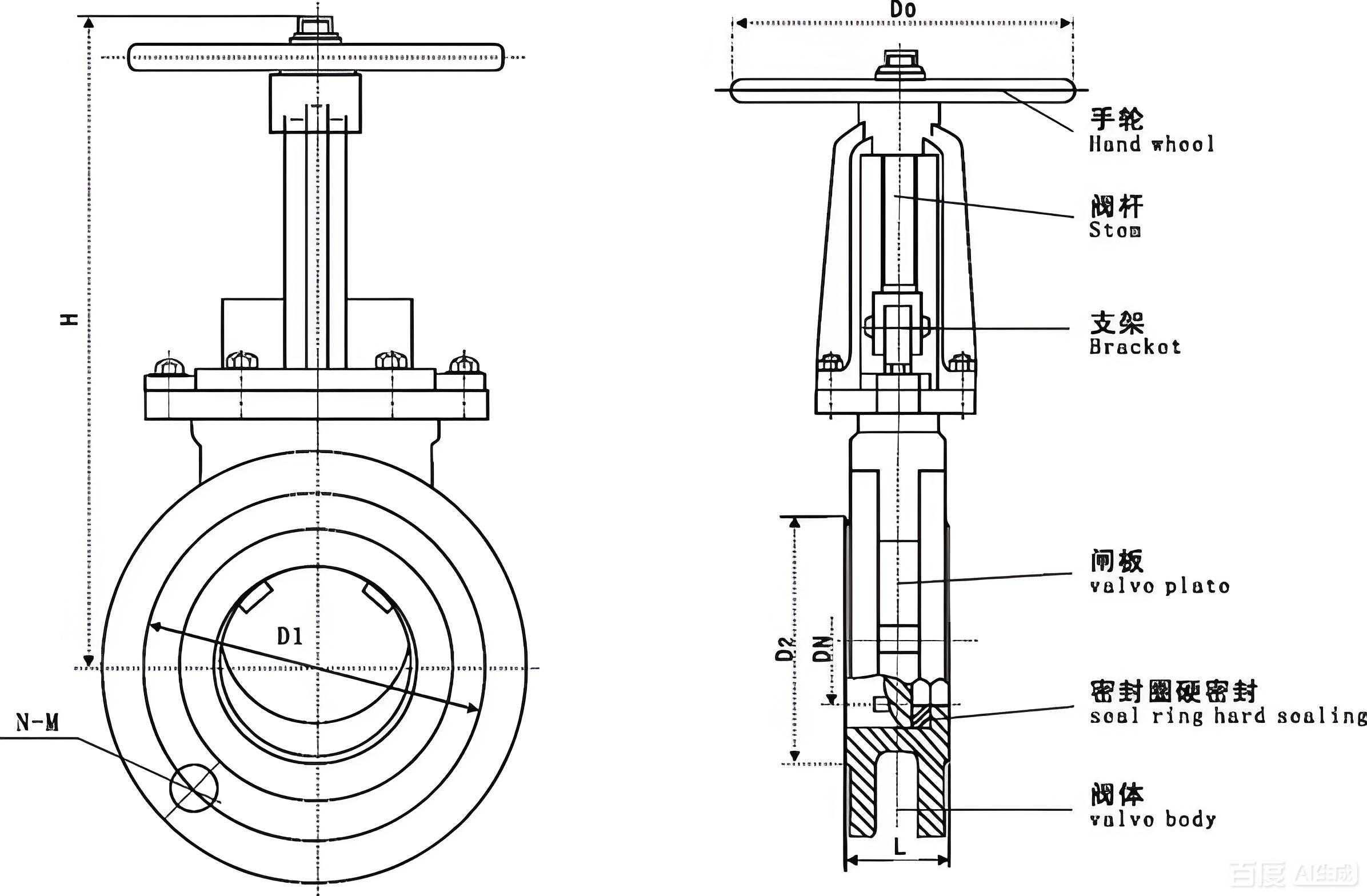

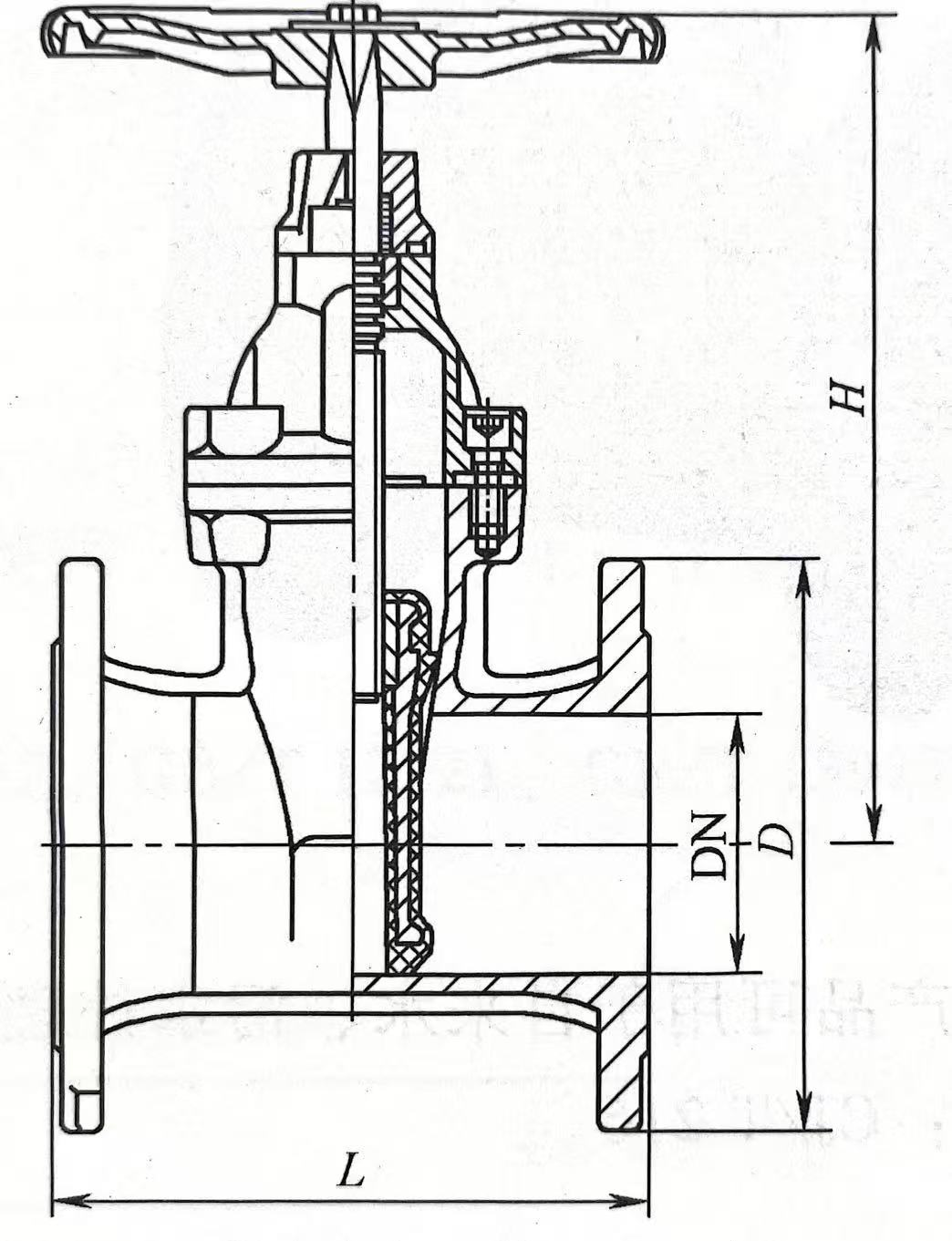

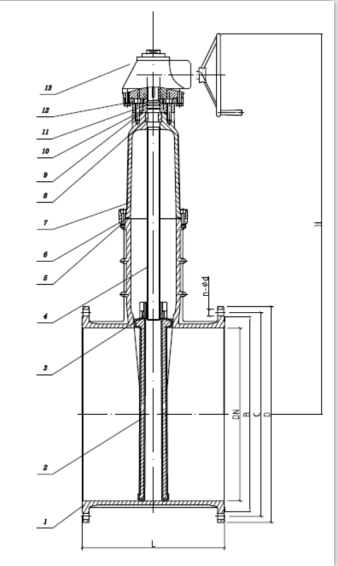

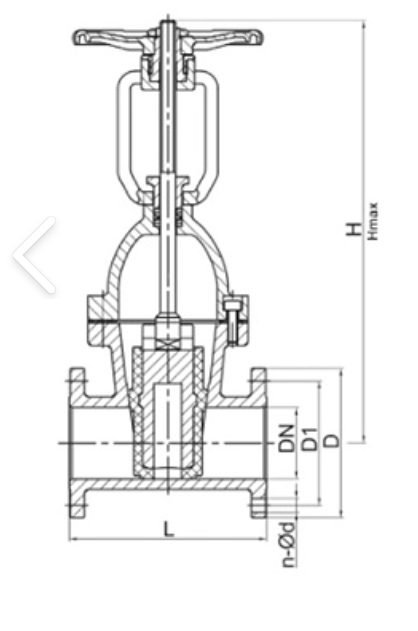

闸阀尺寸图是用于标注闸阀外形轮廓、结构尺寸及接口连接参数的技术图纸。它以总装图为基础，重点突出阀门的外形尺寸、安装接口参数及重量等与管道安装直接相关的信息，是工程设计、管道布置及阀门选型中不可或缺的参考依据。尺寸图的核心内容包括：外形尺寸（阀门总高度、结构长度、最大宽度）、接口尺寸（法兰连接时标注法兰外径、螺栓孔中心距、螺栓孔数量与孔径；焊接端则标注坡口形式及壁厚要求）、操作空间要求（手轮或齿轮箱的安装高度与旋转半径）及重量数据。根据阀门类型不同，明杆闸阀与暗杆闸阀的外形尺寸差异显著：明杆闸阀因阀杆外露，总高度较大；暗杆闸阀因阀杆螺纹置于阀体内部，结构高度更小，适合安装空间受限的场合。结构长度通常按GB/T 12221或API 600等相关标准执行。闸阀尺寸表则是将各通径下的关键尺寸数据以表格形式汇总，便于设计师快速查阅和选型比对。
